Através do Connectivity Package versão 2.1.6 (para IEDs da linha 670) e do Connectivity Package versão 1.3 (para IEDs da linha 650), é possível se obter a Representação Gráfica da Função de Proteção de Distância no PCM600 versão 2.5 .

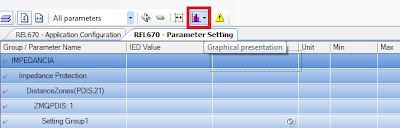

Na guia de Parameter Settings da Proteção de Distância, selecione o botão conforme mostrado na figura a seguir:
Além das zonas de proteção Quadrilateral e Mho, é possível se observar as características de Load Encroachment, zonas para detecção de Power Swing e também o alcance do bloco Seletor de Fases.
A ferramenta gera vários tipos de visualizações, considerando os Loops de cálculo trifásico, fase-fase e fase-terra, considera cada grupo de ajuste diferente, além de possibilitar a impressão de cada uma das características pré ajustadas no PCM600, entre outras funcionalidades.
Para maiores informações sobre a instalação do Connectivity Package versão 2.1.6 para a linha de IEDs 670, clique aqui.
Na guia de Parameter Settings da Proteção de Distância, selecione o botão conforme mostrado na figura a seguir:
Além das zonas de proteção Quadrilateral e Mho, é possível se observar as características de Load Encroachment, zonas para detecção de Power Swing e também o alcance do bloco Seletor de Fases.
A ferramenta gera vários tipos de visualizações, considerando os Loops de cálculo trifásico, fase-fase e fase-terra, considera cada grupo de ajuste diferente, além de possibilitar a impressão de cada uma das características pré ajustadas no PCM600, entre outras funcionalidades.
Para maiores informações sobre a instalação do Connectivity Package versão 2.1.6 para a linha de IEDs 670, clique aqui.
