72) Criar IED apartir de pré configuração ou template no PCM600

O download das pré configurações dos IEDs deve ser feito sempre através do software Update Manager.

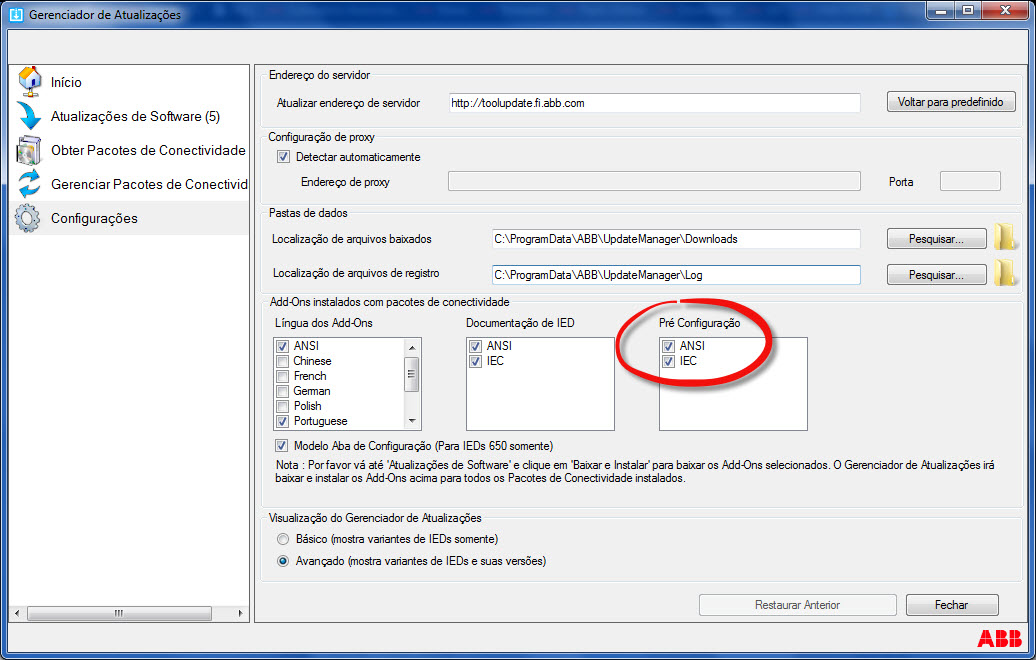

Para fazer o download das pré configurações e templates, seu Update Manager deve estar configurado para tal, conforme a imagem abaixo:

Para os IEDs Relion 670 até a versão 1.2 ou para os IEDs Relion 650 até a versão 1.3, o download é feito e os arquivos são armazenados em formato PCMI (pré configuração em formato de arquivo de configuração) dentro da pasta C:\ProgramData\ABB\UpdateManager\Downloads\IEDConnPack .

Para fazer a importação da pré configuração PCMI, basta ir até o nível de Bay do PCM600, clicar com o botão direito do mouse no bay e selecionar a opção Importar:

Em seguida será exibida a janela para seleção e importação do arquivo PCMI desejado.

Após a importação do arquivo PCMI é possível observar a inserção do novo IED em seu Projeto já com a pré  aplicação pronta.

Para os IEDs Relion 670 verão 2.0 e superiores, devem ser importados arquivos do tipo PCMT (pré configuração em formato de template). Para este propósito, basta ir até o nível de Bay do PCM600, clicar com o botão direito do mouse no Bay e selecionar a opção create From Template:

Serpa exibida a seguinte janela, onde deverá ser selecionado o tipo de IED e a versão da pré configuração a ser importada:

Então clicar na opção Create, e observar a inserção do novo IED em seu Projeto já com a pré  aplicação pronta:

71) Acessórios para IEDs

No documento referido no seguinte link você encontrará a lista e a descrição de cada possível acessório dos IEDs da linha Relion® 670 Series, incluindo seus respectivos códigos e descrição:

CLIQUE AQUI PARA ACESSAR O GUIA DE ACESSÓRIOS

Dentre os items disponíveis, você encontrará por exemplo:

• Kit anti estático  e ferramentas para serviços em campo;
• Conectores e cabos;
• Labels para LEDs;
• Conversores de protocolos para telecomunicação;
• Antena do módulo GPS;
• Resistores externos para proteção diferencial de alta impedância;
• Mounting Kits;
• Módulos de injeção;
• Chaves de teste;
• Etc;

70) RTU - Agrupamento de Pontos - Submódulo 2.7 ONS

O submódulo 2.7 dos procedimentos de rede do ONS trata do agrupamento de pontos a serem reportados via RTU ao Operador Nacional do Sistema Elétrico Brasileiro.

Este procedimento tem caráter normativo, com participação dos agentes, e aprovados pela ANEEL, que definem os procedimentos e os requisitos necessários à realização das atividades de planejamento da operação eletroenergética, administração da transmissão, programação e operação em tempo real.

Uma lógica de intuito didático e orientativa foi pré desenvolvida para RTU500 Series para utilização junto ao software de configuração do PLC (Multiprog WT) através de livraria, com blocos capazes de realizar o proposto no submódulo referido pelo ONS.

Basicamente se utiliza repetidamente em cadeia um mesmo Bloco chamado "Agrupador Parcial" para comparar os pontos de um mesmo grupo, dois a dois.

A função "Agrupador Parcial" tem por finalidade atribuir a uma variável interna um valor booleano "zero" ou "um" dependendo se em um mesmo agrupamento de pontos, previamente especificado, houver nenhum ponto em alarme (= 0) ou pelo menos um ponto em alarme (=1).

A função também atribui ao ponto interno resultante, por ela calculado, o “timestamp” do primeiro ponto que entrou em alarme (=1). No caso de normalização de todos os pontos, a variável calculada ficará com o timestamp mais atual, isto é, do último ponto que foi normalizado.

À medida que vão "chegando" eventos indicativos (=1) de entrada de pontos do agrupamento em

alarme, o timestamp mais antigo permanece no ponto resultante da lógica.

Existe neste Bloco também, tratamento para indicação ou estampa de tempo inválida, ou seja, se qualquer um dos pontos do mesmo grupo possuir um dos qualificadores inválidos, estes se propagarão ao qualificador do ponto resultante.

A ABB a disponibiliza esta livraria de maneira gratuita, e sua utilização é de inteira responsabilidade do usuário final, que deve comissionar toda a lógica de PLC e aprovar seus efeitos ou fazer alterações adicionais (inclusive se houver alguma alteração no submódulo do ONS), eximindo a ABB de qualquer ônus.

Caso tenha interesse na lógica orientativa, basta requere-la junto ao suporte técnico da ABB, informando número da ordem de compra da RTU e/ou projeto, ciente da necessidade adicional de assinar termo de responsabilidade.

69) Novo endereço para Order Specific File

Desde abril de 2015, o endereço para a solicitação do arquivo Order Specific File do PCM600 (ou Order Options) foi movido do email config540.seapr@se.abb.com para:

SE-METS.Service@abb.com

Utilizar o mesmo procedimento descrito no seguinte vídeo, mas com o email citado acima.

Para instruções detalhadas, clique aqui.

Confira vídeo educativo:

68) Interação Java com Webserver e HMI Integrada na RTU

Pré requisitos:

Para ter acesso ao aplicativo Webserver de qualquer uma das famílias de RTUs da linha RTU500, basta possuir um browser instalado (Exemplo: Firefox) e a aplicação Java de 32 bits instalada, então conectar seu computador fisicamente a uma porta ethernet do respectivo módulo de CPU, ajustar o IP de seu computador para o mesmo range do equipamento ao qual se deseja conectar, e digitar o IP da RTU na barra de endereço do browser. A interface do webserver será aberta e você poderá logar com os usuários e senhas disponíveis.

Sobre a plataforma Java:

Instalar a versão de 32 bits, mesmo que seu computador seja de 64 bits (a versão de 64 bits pode ser instalada em paralelo para rodar outras aplicações do Windows, mas o Webserver usa somente Java 32 bits).

A Oracle lançou a plataforma Java versão 8. Todos os PC normalmente são atualizados automaticamente quando conectados à internet.
Para trabalhar com o Webserver e IHM Integrada através do Java 8, o firmware da RTU precisa ser atualizado de acordo com a seguinte regra:

• para o Release 10: atualizar firmware para no mínimo versão 10.8.7
• para o Release 11: atualizar firmware para no mínimo versão 11.3.2
• em ambos os casos as livrarias da IHM integrada (se estiver sendo utilizada) devem ser atualizadas para no mínimo versão 1.7.1
• atualizar HMILib e HMILibInterface via Webserver (arquivos ficam na pasta raiz do instalador do HMI Editor)

Caso queira trabalhar com versões anteriores de firmware, utilizar somente o último release da versão 7 (até maio de 2015 é a versão 7.79). Desinstalar versões anteriores.

As versões mais atuais do Java 8 são encontradas clicando aqui (escolha a versão de 32 bits).

Todas as versões mais antigas de Java podem ser baixadas clicando aqui.

Para a remoção de versões mais antigas do Java, utilize este link, ou remova-as utilizado o Painel de Controle do Windows.

Configuração Java:

Através do painel de Controle, selecione a aplicação Java ou procure pela opção "Configure Java" no menu de busca do Windows.

Exemplo:

Ajuste as configurações de segurança para Segurança Média (Java 7) ou Segurança Alta (Java 8) e habilite o uso em seu browser:

Ajuste as opções avançadas conforme as 3 seguintes figuras:

Java e Google Chrome ou Mozilla Firefox:

Plug-ins NPAPI são utilizados pela RTU e não funcionam por padrão na versão 42 e versões superiores do Google Chrome e no Mozilla Firefox de 64 bits.

Recomenda-se então usar o Browser Mozilla Firefox de 32 bits.

Está planejado para o firmware release 12 a substituição da interface Java pela interface HTML5.

67) Como alterar campos do relatório

O PCM600 permite a impressão dos parâmetros do projeto bem como do projeto lógico.

A impressão possui um template pré definido com alguns campos que podem ser customizados de acordo com as informações de cada projeto.

Clicando com o botão direito sobre o IED, o usuário pode abrir os parâmetros de ajuste ou Parameter Setting (PST).

Escolher a opção print a partir do menu File ->Print ou clicando sobre o ícone da impressora diretamente da barra de tarefas.

O rodapé do documento contém os campos que podem ser customizados com as informações do projeto.

Clicando com o botão direito sobre o IED e escolhendo a opção Report Parameters o usuário pode alterar os demais campos.

O mesmo pode ser feito para os demais relatórios do Application Configuration - ACT (Projeto Lógico), Local Display e Communication.

66) Exportar ou Importar IEDs no PCM600

O PCM600 possui a funcionalidade de exportar ou importar apenas o IED de um projeto, pois, em diversos casos seria desnecessário enviar um projeto completo onde possui diversos IEDs que não serão utilizados, vemos abaixo como realizar este procedimento.

Exportando um IED:

Clique com o botão direito do mouse no IED que deseja exportar e clique na opção export, como mostrado na figura abaixo:

Escolha o diretório onde o arquivo irá ser salvo e clique em Save, o arquivo exportado possui a extensão .PCMI :

Importando um IED:

Clique com o botão direito do mouse no nível de Bay e clique em Import.

Escolha o arquivo a ser importado, lembrando que arquivos que são somente IEDs possuem a extensão .PCMI

Aguarde até concluir a importação do arquivo.

Após o processo completar, seu IED estárá pronto para ser trabalhado no PCM600.
